19寸服务器机柜标准尺寸是多少,机柜尺寸对照表

发布时间:2019-07-30 14:26:00

我们经常说用的机柜是多少多少U,那么U到底是一个怎么样的概念呢?下面小编就为各位总结一下关于机柜尺寸的一些问题。U是一种表示服务器外部尺寸的单位,是unit的缩略语,详细的尺寸由作为业界团体的美国电子工业协会(EIA)所决定。

之所以要规定服务器的尺寸,是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔,以便它能与服务器的螺孔对上号,再用螺丝加以固定好,以方便安装每一部服务器所需要的空间。

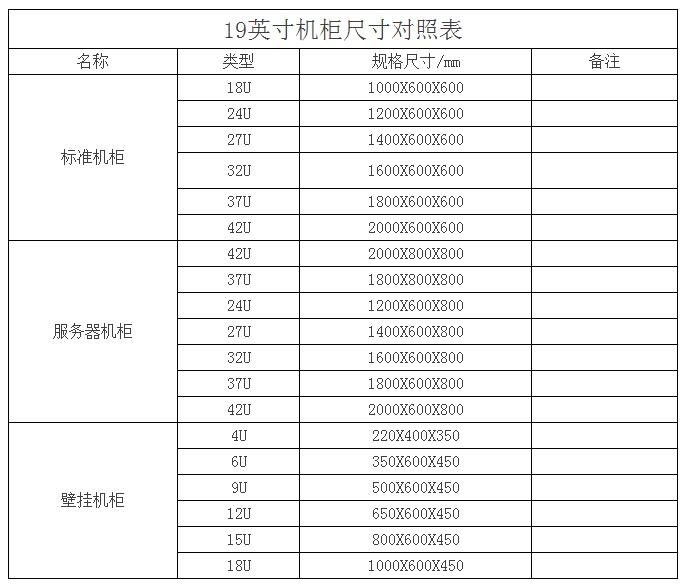

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。由于宽为19英寸,所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位,1U就是4.445cm。具体见下表:

香港服务器租用

一、19英寸标准机柜尺寸:

19寸标准机柜内设备安装所占高度用一个特殊单位"U"表示,1U=44.45mm。u是指机柜的内部有效使用空间,使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。

对于一些非标准设备,大多可以通过附加适配档板装入19寸机箱并固定。大多数工程级的设备的面板宽度都采用19英寸,安装孔距为465mm,因此,机柜只要能满足多数19寸设备的安装,则该机柜就是标准机柜。

1英寸=25.4mm, 19英寸=482.6mm。

香港服务器租用

19寸标准机柜外型有宽度、高度、深度三个常规指标。机柜的物理宽度通常为600mm和800mm两种。高度一般从0.7M-2.4M,根据柜内设备的多少和统一格调而定,通常厂商可以定制特殊的高度,常见的成品19寸标准机柜高度为1.6M、1.8M和2M。机柜的深度一般从600mm-1000mm,根据柜内设备的尺寸而定,通常厂商也可以定制特殊深度的产品,常见的成品19寸标准机柜深度为600mm、700mm、800mm、900mm。19"标准机柜的结构比较简单,主要包括基本框架、内部支撑系统、布线系统、通风系统。

 二、关于电子标准机柜的“U”和“19英寸”

U是一种表示服务器外部尺寸的单位,是unit的缩略语,详细的尺寸由作为业界团体的美国电子工业协会(EIA)所决定。

1U=44.45mm=1.75英寸  1英寸=25.4mm  19=英寸482.6mm

之所以要规定服务器的尺寸,是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔,以便它能与服务器的螺孔对上号,再用螺丝加以固定好,以方便安装每一部服务器所需要的空间。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。由于宽为19英寸,所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位。1U就是4.445cm,2U则是1U的2倍为8.89cm。

 19英寸标准机柜  19表示的是宽度,就是可以放置下19英寸的机架式服务器的机柜.

机柜还分U度,还有深度; 一般的都是42U 的高度,这里的1U 和19英寸,都是由EIA制定的工业标准。

标准机柜的结构比较简单,主要包括基本框架、内部支撑系统、布线系统、通风系统。

19寸标准机柜外型有宽度、高度、深度三个常规指标。虽然对于19寸面板设备安装宽度为465.1mm,但机柜的物理宽度常见的产品为600mm和800mm两种。高度一般从0.7M-2.4M,常见的成品19寸机柜高度为1.6M和2M。机柜的深度一般从450mm-1000mm,根据柜内设备的尺寸而定,通常厂商也可以定制特殊深度的产品,常见的成品19寸机柜深度为450mm、600mm、800mm,900mm,1000mm。19寸标准机柜内设备安装所占高度用一个特殊单位"U"表示,1U=44.45mm。使用 19寸标准机柜的设备面板一般都是按nU的规格制造。对于一些非标准设备,大多可以通过附加适配档板装入19寸机箱并固定。 很多工程级的设备的面板宽度都采用19寸,所以19寸的机柜是最常见的一种标准机柜。

42U指高度, 1U=44.45mm,42u的机柜不能装42个 1U 的服务器,一般放10-20个正常,因为他们之间需要间隔散热

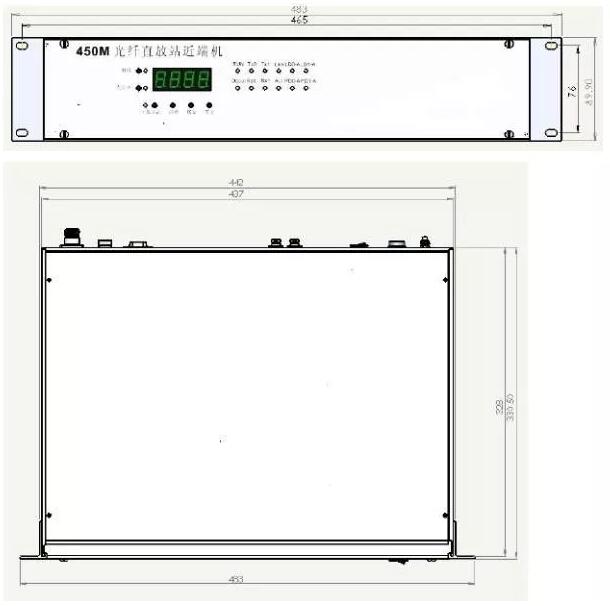

19英寸是482.6mm宽(设备两边有"耳朵", 而耳朵的安装孔距是465mm),设备的深度不同,国标标准里没有规定深度必须是多少多少,所以设备的深度由设备的生产厂家自定;  因此,没有1U的机柜,只有1U的设备,机柜有4U--47U不等的,也就是如一台42U的机柜理论上可以安装42台1U高的设备,但实际一般放10-20个正常,因为他们之间需要间隔散热。
