VRRP简介之原理篇,天天向上生力军

发布时间:2019-08-10 14:30:25

背景

随着网络的快速普及和相关应用的日益深入,各种增值业务已经开始广泛部署,基础网络的可靠性日益成为用户关注的焦点,能够保证网络传输不中断对于终端用户非常重要。

通常,同一网段内的所有主机上都设置一条相同的、以网关为下一跳的缺省路由。主机发往其他网段的报文将通过缺省路由发往网关,再由网关进行转发,从 而实现主机与外部网络的通信。当网关发生故障时,本网段内所有以网关为缺省路由的主机将无法与外部网络通信。增加出口网关是提高系统可靠性的常见方法,此 时如何在多个出口之间进行选路就成为需要解决的问题。

VRRP的出现很好的解决了这个问题。VRRP能够在不改变组网的情况下,采用将多台路由设备组成一个虚拟路由器,通过配置虚拟路由器的IP地址为 默认网关,实现默认网关的备份。当网关设备发生故障时,VRRP机制能够选举新的网关设备承担数据流量,从而保障网络的可靠通信。

VRRP概述

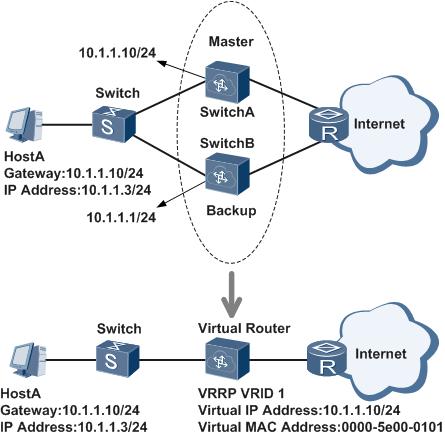

如下图,HostA通过Switch双归属到SwitchA和SwitchB。在SwitchA和SwitchB上配置VRRP备份组,对外体现为一台虚拟路由器,实现链路冗余备份。

VRRP简介之原理篇

我们可以在上图中的网络中部署VRRP协议,下面结合该图介绍VRRP协议的基本概念:

VRRP路由器(VRRP Router):运行VRRP协议的设备,它可能属于一个或多个虚拟路由器,如SwitchA和SwitchB。

虚拟路由器(Virtual Router):又称VRRP备份组,由一个Master设备和多个Backup设备组成,被当作一个共享局域网内主机的缺省网关。如SwitchA和SwitchB共同组成了一个虚拟路由器。

Master路由器(Virtual Router Master):承担转发报文任务的VRRP设备,如SwitchA。

Backup路由器(Virtual Router Backup):一组没有承担转发任务的VRRP设备,当Master设备出现故障时,它们将通过竞选成为新的Master设备,如SwitchB。

VRID:虚拟路由器的标识。如SwitchA和SwitchB组成的虚拟路由器的VRID为1。

虚拟IP地址(Virtual IP Address):虚拟路由器的IP地址,一个虚拟路由器可以有一个或多个IP地址,由用户配置。如SwitchA和SwitchB组成的虚拟路由器的虚拟IP地址为10.1.1.10/24。

IP地址拥有者(IP Address Owner):如果一个VRRP设备将虚拟路由器IP地址作为真实的接口地址,则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的,通常它将成为Master。如SwitchA,其接口的IP地址与虚拟路由器的IP地址相同,均为10.1.1.10/24,因此它是这个VRRP备份组的IP地址拥有者。

虚拟MAC地址(Virtual MAC Address):虚拟路由器根据虚拟路由器ID生成的MAC地址。当虚拟路由器回应ARP请求时,使用虚拟MAC地址,而不是接口的真实MAC地址。如SwitchA和SwitchB组成的虚拟路由器的VRID为1,因此这个VRRP备份组的MAC地址为00-00-5E-00-01-01。

VRRP协议报文

VRRP协议报文封装在IP报文中,发送到分配给VRRP的IP组播地址。在IP报文头中,源地址为发送报文接口的主IP地址(不是虚拟IP地址),目的地址是224.0.0.18,TTL是255,协议号是112。

目前,VRRP协议包括两个版本:VRRPv2和VRRPv3。VRRPv2仅适用于IPv4网络,VRRPv3适用于IPv4和IPv6两种网络。

VRRP报文结构

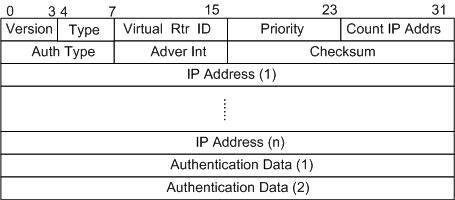

VRRPv2报文结构

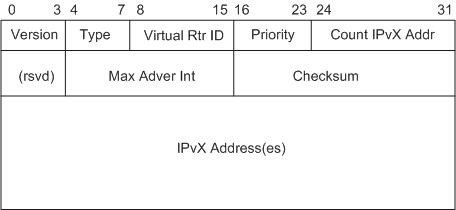

VRRPv3报文结构

VRRP简介之原理篇

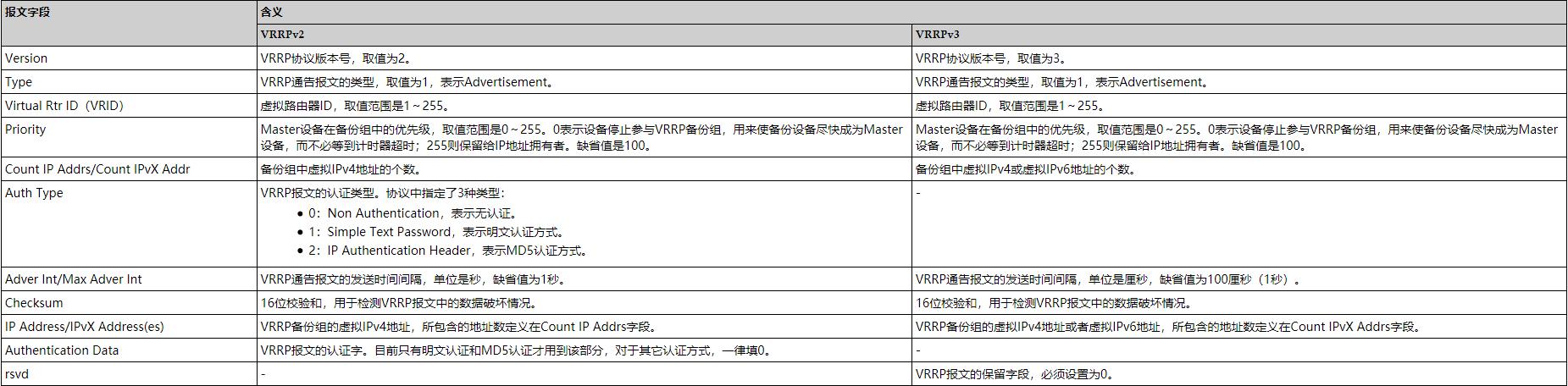

VRRP报文字段含义

VRRP认证

VRRPv2支持在通告报文中设定不同的认证方式和认证字。

无认证方式:设备对要发送的VRRP通告报文不进行任何认证处理,收到通告报文的设备也不进行任何认证,认为收到的都是真实的、合法的VRRP报文。

简单字符(Simple)认证方式:发送VRRP通告报文的设备将认证方式和认证字填充到通告报文中,而收到通告报文的设备则会将报文中的认证方 式和认证字与本端配置的认证方式和认证字进行匹配。如果相同,则认为接收到的报文是合法的VRRP通告报文;否则认为接收到的报文是一个非法报文,并丢弃 这个报文。

MD5认证方式:发送VRRP通告报文的设备利用MD5算法对认证字进行加密,加密后保存在Authentication Data字段中。收到通告报文的设备会对报文中的认证方式和解密后的认证字进行匹配,检查该报文的合法性。
